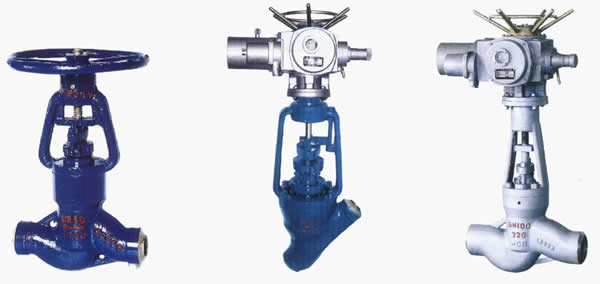

| 高特高溫高壓電站截止閥有兩種標準形式，一種是遵循ANSI B16.34和JISL 1E101標準的引進型，另一種是按JB3595標準的國標型。其遵循的溫度一壓力等級是一致的，在一些管道中存在著某種互換關系。有兩種結構形式，直通型和Y直流型中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨夾316絲(網)。密封面堆焊鈷基硬質合金，其加工后的純金屬層≥3mm，具有耐磨高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。運用于火電廠、石油化工、冶金等高溫高壓的水、蒸汽、油口、過熱蒸汽的管道上作切斷按通或調節介質的啟閉裝置。 |
| 結構特征 |
1、中部無閥蓋壓力自緊式連結
2、活塞型/拋物線型硬面(HF)閥瓣
3、抗高溫蠕變?cè)O(shè)計
4、閥桿采用滲氮型沉淀硬化不銹鋼
5、有手動、齒輪傳動、電動 |
| 主要零件材料及適用溫度 |
|
零件名稱
|
材料牌號
|
|
閥體
|
WCB
|
WC1
|
WC6
|
WC9
|
|
閥瓣
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
閥座
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
閥蓋
|
25
|
WC1
|
WC6
|
WC9
|
|
閥桿
|
1Cr17Ni2
|
1Cr17Ni2
|
SUH600
|
SUH600
|
|
20Cr1MoV1A
|
20Cr1MoV1A
|
|
支架
|
WCB
|
WCB
|
WCB
|
WCB
|
|
WC1
|
WC6
|
WC9
|
|
密封環
|
S軟鋼（增強柔性石墨）
|
S軟鋼
|
F軟鋼
|
|
填料
|
增強柔性石墨
|
|
閥桿螺母
|
45(CuZn25A16Fe3Mn3)
|
|
工作溫度
|
≤425℃
|
≤450℃
|
≤540℃
|
≤570℃
|
|
|
|

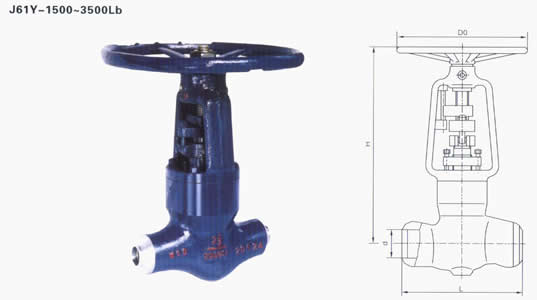

| 主要外形和連接尺寸 |
|
J61Y-1500Lb
|
|
規格DN
|
d
|
L
|
H
|
D0
|
重量
|
|
in
|
mm
|
|
3
|
64
|
390
|
848
|
510
|
150
|
|
4
|
84
|
480
|
910
|
560
|
240
|
|
5
|
100
|
580
|
1030
|
610
|
251
|
|
J61Y-2000Lb、J61Y-2500Lb
|
|
規格DN
|
d
|
L
|
H
|
D0
|
重量
|
|
in
|
mm
|
|
2 1/2
|
50△
|
46*
|
420
|
815△
|
857*
|
510
|
160△
|
250*
|
|
3
|
60△
|
54*
|
470
|
895△
|
940*
|
560
|
200△
|
290*
|
|
4
|
80△
|
70*
|
570
|
1024△
|
1085
|
700
|
280△
|
325*
|
|
注：△-J61Y-2000Lb *-J61Y-2500Lb
|
|
J61Y-3500Lb
|
|
規格DN
|
d
|
L
|
H
|
D0
|
重量
|
|
in
|
mm
|
|
2 1/2
|
38
|
480
|
890
|
460
|
235
|
|
3
|
48
|
640
|
1030
|
560
|
425
|
|
|
|

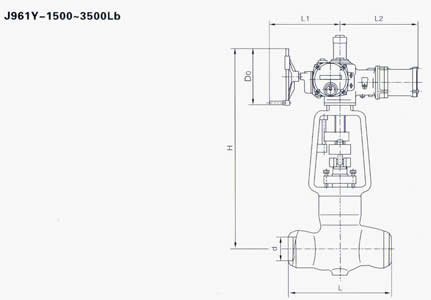

| 主要外形和連接尺寸 |
|
J961Y-1500Lb
|
|
規格DN
|
電裝型號
|
d
|
L
|
H
|
D0
|
L1
|
L2
|
重量
|
|
in
|
mm
|
|
3
|
SMC-00
|
64
|
390
|
1030
|
305
|
400
|
555
|
265
|
|
SMC-0
|
1077
|
305
|
410
|
565
|
270
|
|
4
|
SMC-0
|
84
|
480
|
1030
|
305
|
410
|
565
|
384
|
|
SMC-1
|
|
|
1070
|
305
|
420
|
654
|
490
|
|
5
|
SMC-1
|
100
|
580
|
1125
|
305
|
420
|
654
|
520
|
|
SMC-2
|
1135
|
457
|
440
|
688
|
642
|
|
6
|
SMC-1
|
126
|
630
|
1681
|
305
|
420
|
654
|
804
|
|
8
|
SMC-1
|
158
|
770
|
1860
|
305
|
420
|
654
|
948
|
|
J961Y-2000Lb
|
|
規格DN
|
電裝型號
|
d
|
L
|
H
|
D0
|
L1
|
L2
|
重量
|
|
in
|
mm
|
|
2 1/2
|
SMC-0
|
50
|
420
|
975
|
305
|
410
|
565
|
340
|
|
SMC-1
|
1015
|
305
|
420
|
654
|
406
|
|
3
|
SMC-0
|
60
|
470
|
1060
|
305
|
410
|
565
|
388
|
|
SMC-1
|
1095
|
305
|
420
|
654
|
470
|
|
4
|
SMC-1
|
80
|
570
|
1220
|
305
|
420
|
654
|
542
|
|
SMC-2
|
1235
|
457
|
440
|
688
|
606
|
|
5
|
SMC-2
|
96
|
660
|
1425
|
457
|
440
|
688
|
646
|
|
SMC-3
|
1500
|
610
|
690
|
|
874
|
|
6
|
SMC-2
|
118
|
760
|
1480
|
457
|
440
|
688
|
780
|
|
SMC-3
|
1560
|
610
|
690
|
|
1100
|
|
