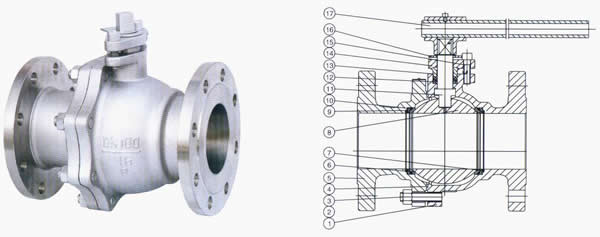

序號	零件材料	材料
序號	零件材料	WCB/13Cr	WCB/304	WCB/316	CFB	CFBM
1	閥體	ASTM A216 WCB	ASTM A216 WCB	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF8M
2	閥體螺栓	ASTMA193 B7	ASTMA193 B7	ASTMA193 B7	ASTMA19388	ASTM A193 B8M
3	閥體螺母	ASTMA194 2H	ASTMA194 2H	ASTMA194 2H	ASTMA194 8	ASTMA194 8M
4	墊片	增強聚四氟乙烯(<180℃)或316+柔性石墨纏繞墊片不銹鋼
5	CAP	ASTM A216 WCB	ASTM A216 WCB	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF8M
6	閥座	ASTM A182 F6a+WC-Co	ASTM A182 F304+WC-Co	ASTM A182 F316+WC-Co	ASTM A182 F304+WC-C	ASTM A182 F316+WC-Co
7	彈簧	Inconel 750	Inconel 750	lnconel 750	Inconel 750	lnconel 750
8	球體	ASTM A182 F6a+WC-Co	ASTM A182 F304+WC-CO	ASTM A182 F316+WC-Co	ASTM A182 F304+WC-C	ASTM A182 F316+WC-Co
9	壓圈	ASTM A182 F6a	ASTM A182 F304	ASTM A182 F316	ASTM A182 F304	ASTM A182 F316
10	閥座密封面	柔性石墨
11	閥桿	ASTM A182 F6a	ASTM A182 F304	ASTM A182 F316	ASTM A182 F304	ASTM A182 F316
12	填料	柔性石墨
13	填料壓套	ASTM A182 F6a	ASTM A182 F304	ASTM A182 F316	ASTM A182 F304	ASTM A182 F316
14	填料壓板	ASTM A216 WCB	ASTM A216 WCB	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF8M
15	填料螺栓	ASTM A193 B7	ASTMA193 B7	ASTM A193 B7	ASTM A193 B8	ASTM A193 B8M
16	定位片	304	304	304	不銹鋼	不銹鋼
17	扳手	WCB	WCB	WCB	WCB	WCB

金屬硬密封浮動球閥的產品范圍見下表

口徑

NPS
DN

1/2

3/4

1

1 1/4

1 1/2

2

2 1/2

3

4

5

6

15

20

25

32

40

50

65

80

100

125

150

公稱壓力

Class150/PN20

☆

△

Class300/PN50

☆

△

-

Class600/PN100

☆

△

-

Class900/PN150

☆

△

-

Class1500/PN250

☆

△

-

注：對于手動球閥，☆表示建議采用扳手，△表示建議采用蝸輪蝸桿傳動。

主要外形和連接尺寸

PN16（1.6MPa）
DN	D1	L	D	D1	D2	B	F	N-d0	H	W	重量
20	20	140	105	75	55	14	2	4-14	75	130	3.2
25	25	150	115	85	65	14	2	4-14	85	130	3.5
32	32	165	140/135	100	78	16	2	4-18	110	180	6.5
40	40	180	150/145	110	85	16	3	4-18	135	230	7.2
50	50	200	165/160	125	100	16	3	4-18	142	230	8.5
65	65	220	185/180	145	120	18	3	4-18	173	400	14.8
80	80	250	200/195	160	135	20	3	8-18	183	400	25
100	100	280	220/215	180	155	20	3	8-18	255	650	35
125	125	320	250/245	210	185	22	3	8-18	265	650	75
150	150	360	285/280	240	210	24	3	8-23	290	1000	135
PN25(2.5MPa)
20	20	140	105	75	55	16	2	4-14	75	130	3.25
25	25	150	115	85	65	16	2	4-14	85	130	3.9
32	32	165	140/135	100	78	18	2	4-18	110	180	7.25
40	40	180	150/145	110	85	18	3	4-18	135	230	8.6
50	50	200	165/160	125	100	20	3	4-18	142	230	11.5
65	65	220	185/180	145	120	22	3	8-18	173	400	22.5
80	80	250	200/195	160	135	22	3	8-18	183	400	25
100	100	280	230	190	160	24	3	8-23	250	650	35
125	125	320	270	220	188	28	3	8-25	315	650	75
150	150	360	300	250	218	30	3	8-25	340	1000	146

PN40(4.0MPa)
20	20	140	105	75	55	16	2	4-14	75	130	51
25	25	150	115	85	65	16	2	4-14	85	130	58
32	32	180	140/135	100	78	18	2	4-18	110	180	66
40	40	200	150/145	110	85	18	3	4-18	135	230	76
50	50	220	165/160	125	100	20	3	4-18	142	230	88
65	65	250	185/180	145	120	22	3	8-18	173	400	110
80	80	280	200/195	160	135	22	3	8-23	183	400	121
100	100	320	235/230	190	160	24	3	8-25	250	650	150
125	125	400	270	220	188	28	3	8-25	315	1000	176
150	150	400	300	250	218	30	3	8-25	340	1200	204
PN64(6.4MPa)
20	20	152	130/125	90	68	20	2	4-18	75	130	51
25	25	180	140/135	100	78	22	2	4-18	85	130	58
3
