| 主要技術參數 |
|
型號
|
Q41MF-16
|
Q41MF-25
|
|
公稱壓力（MPa）
|
1.6
|
2.5
|
|
工作壓力（T℃/MPa）
|
200℃/＜0.98
|
300℃/＜1.75
|
|
試驗壓力
|
殼體
|
2.4
|
3.75
|
|
密封（水壓）
|
1.8
|
2.75
|
|
密封（氣壓）
|
0.6
|
0.6
|
|
適用溫度℃
|
-25≤t≤200
|
-25≤t≤300
|
|
適用介質
|
水、蒸汽、油品（無顆粒雜質）
|
|
| 主要零件材料 |
|
材料 零件名稱
|
型號
|
|
Q41MF-16
|
Q41MF-25
|
|
閥體
|
鑄鋼
|
鑄鋼
|
|
球體
|
不銹鋼
|
不銹鋼
|
|
密封環
|
復合石墨
|
復合石墨
|
|
閥桿
|
1Cr13
|
1Cr13
|
|

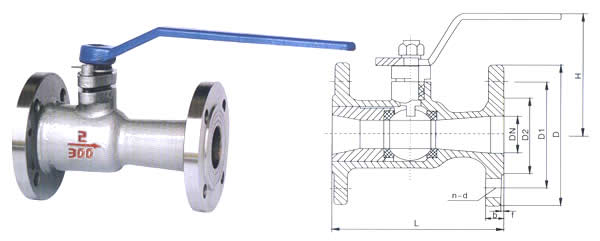

| 主要外形及連接尺寸1.6MPa |
|
DN
|
L
|
D
|
D1
|
D2
|
n-d
|
H
|
b-f
|
|
15
|
130
|
95
|
65
|
45
|
4-14
|
85
|
14-2
|
|
20
|
150
|
105
|
75
|
55
|
4-14
|
95
|
16-2
|
|
25
|
160
|
115
|
85
|
65
|
4-14
|
103
|
16-2
|
|
32
|
180
|
135
|
100
|
78
|
4-18
|
105
|
18-2
|
|
40
|
200
|
145
|
110
|
85
|
4-18
|
120
|
18-3
|
|
50
|
230
|
160
|
125
|
100
|
4-18
|
195
|
20-3
|
|
65
|
290
|
180
|
145
|
120
|
4-18
|
195
|
20-3
|
|
80
|
310
|
195
|
160
|
135
|
8-18
|
215
|
22-3
|
|
100
|
350
|
215
|
180
|
155
|
8-18
|
253
|
24-3
|
|
125
|
400
|
245
|
210
|
185
|
8-18
|
285
|
26-3
|
|
150
|
480
|
280
|
240
|
210
|
8-23
|
290
|
28-3
|
|
200
|
600
|
335
|
295
|
265
|
12-23
|
290
|
30-3
|
|
| 主要外形及連接尺寸2.5MPa |
|
DN
|
L
|
D
|
D1
|
D2
|
n-d
|
H
|
b-f
|
|
15
|
130
|
95
|
65
|
45
|
4-14
|
85
|
14-2
|
|
20
|
150
|
105
|
75
|
55
|
4-14
|
95
|
16-2
|
|
25
|
160
|
115
|
85
|
65
|
4-14
|
103
|
16-2
|
|
32
|
180
|
135
|
100
|
78
|
4-18
|
105
|
18-2
|
|
40
|
200
|
145
|
110
|
85
|
4-18
|
120
|
18-3
|
|
50
|
230
|
160
|
125
|
100
|
4-18
|
195
|
20-3
|
|
65
|
290
|
180
|
145
|
120
|
8-18
|
195
|
22-3
|
|
80
|
310
|
195
|
160
|
135
|
8-18
|
215
|
24-3
|
|
100
|
350
|
230
|
190
|
160
|
8-23
|
253
|
24-3
|
|
125
|
400
|
270
|
220
|
188
|
8-25
|
285
|
26-3
|
|
150
|
480
|
300
|
250
|
218
|
8-25
|
290
|
28-3
|
|
200
|
600
|
360
|
310
|
278
|
12-25
|
290
|
30-3
|
|
